氣動切斷球閥又稱氣動開關球閥，采用O型球芯結構，故又稱氣動O型切斷球閥。具有結構緊湊、體積小、重量輕、閥座與端部法蘭距離近、材料滯留少、密封性能優越等特點。 氣動切斷球閥適用于兩位切斷場合，閥門與執行機構直接連接。氣動截止球閥具有連接簡單、結構緊湊、體積小、重量輕、阻力小、動作穩定可靠等優點。 氣動緊急切斷閥通常適用于密封要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。 O型氣動切斷球閥的性能特點:
①流體截止和循環；
②密封可靠，循環性能好，流阻小，裝卸方便；

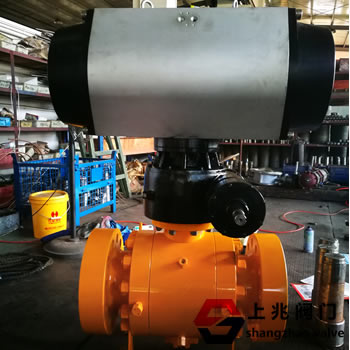

(3)采用直接連接方式，連接簡單，結構緊湊，動作穩定。 氣動切斷球閥O 它由氣動執行機構和O型球閥組成，氣動切斷球閥的閥體直接與執行機構相連。 氣動切斷球閥可配限位開關盒、電磁閥、減壓閥等。 氣動切斷閥可用0.4-0.7MPa氣源切斷，并發出兩對無源接點信號指示閥門啟閉。氣動執行機構可以選擇單作用氣動執行機構和雙作用氣動執行機構。 當電源故障時，單動氣動執行器 ，可根據系統設定的要求自動開啟或關閉。它是一種雙作用氣動執行機構，切斷氣體后仍能保持。 動作形式 單作用致動器:氣體關閉型B-氣體損失時閥門位置開度FO；當氣體損失時，開啟式k閥位置關閉FC。 雙作用執行機構:氣密型B閥位置在失去空氣時保持FL；當氣體損失時，開啟K閥位置保持FL。
|
