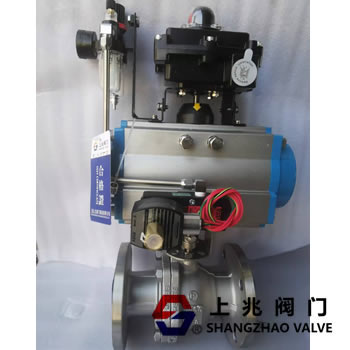

氣動球閥的工作原理便于實現
解決方案: 氣動球閥由旋塞閥演變而來。同樣有旋轉90度的動作，不同的是，旋塞體是一個球體，有一個圓形通孔或通道穿過其軸線。球面與通道開口的比例應該是這樣的，當球旋轉90度時，所有的球面應該出現在入口和出口，從而切斷流動。這種閥門可以安裝在管道的任何位置。
氣動球閥操作原理：
氣動球閥只能通過使用氣動執行機構將氣源旋轉90度和較小的旋轉扭矩才能關閉緊密。閥體完全相等的內腔為介質提供了一個阻力很小的直接流動通道。 緊急切斷閥一般認為球閥適合直接啟閉，但最近的發展已將球閥設計成具有節流和控制流量的功能。球閥的主要特點是結構緊湊，操作維護方便。適用于水、溶劑、酸、天然氣等一般工作介質，也適用于氧氣、雙氧水、甲烷、乙烯等工作條件惡劣的介質。球閥閥體可以是整體式或組合式。
氣動球閥的現實作用:
氣動球閥的工作原理是通過旋轉閥芯使閥門暢通或堵塞。氣動球閥開關重量輕，體積小，可做成大口徑，密封可靠，結構簡單，維修方便。密封面和球面經常是封閉的，非氣動球閥容易受到介質的侵蝕，已廣泛應用于各行業。氣動球閥和旋塞閥屬于同一類型的閥門，只是它的關閉部件不同。 它是一個球體，球體繞閥體中心線旋轉來啟閉。 氣動球閥主要用于管道中快速切斷、分配和改變介質流向。氣動球閥是近年來廣泛應用的一種新型閥門，它具有以下優點:1 .流體阻力小，其阻力系數等于同長度管段的阻力系數。2.結構簡單，體積小，重量輕。3.緊密可靠。目前，塑料廣泛用作球閥的密封面材料，具有良好的密封性能，在真空系統中得到了廣泛的應用。4.操作方便，啟閉迅速，從全開到全閉只需90度旋轉，便于遠距離控制。5.維護方便，氣動球閥結構簡單，密封圈可移動，拆卸更換方便。6.全開或全閉時，球體和閥座的密封面與介質隔離，當介質通過時，不會造成閥門密封面的腐蝕。7.應用范圍廣，從小直徑到幾毫米到幾米，從高真空到高壓。8.因?yàn)闅鈩?dòng)球閥的動力源是氣體，所以壓力一般在0.2-0.8MPa，比較安全。氣動球閥如果漏氣，與液動、電動閥相比，氣體可以直接排出，對環境無污染，安全性高。9.與手動和渦輪旋轉球閥相比，氣動球閥可配置大口徑。手動和渦輪旋轉球閥一般在DN300口徑以下，氣動球閥目前可以達到DN1200口徑。氣動球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等部門，以及人們的日常生活中。
|
