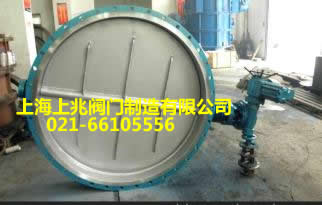

D941W 電動通風蝶閥

電動通風蝶閥
所屬系列:蝶閥系列
檢索關鍵字:電動通風蝶閥,TD941W,電動蝶閥,通風蝶閥,蝶閥
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、D941W電動通風蝶閥--概述



D941W電動通風蝶閥廣泛用于冶金、建材、電國力、礦山、石化等工業管線,對氣體介質起控制或調節作用。



二、D941W電動通風蝶閥--產品特點



1、TD941W 電動通風蝶閥采用鋼板焊接制造,結構尺寸短,體積小,重量輕,安裝方便;


2、本閥驅動力矩小,啟閉靈活,操作方便可靠;


3、本閥代體上設置密封擋圈,密封無可見間隙,泄漏率小;


4、蝶板與閥體間的膨脹間隙長,能有效防止因熱脹冷縮造成的卡死現象;


5、本閥可配備各種驅動裝置,如手動裝置、電動裝置、氣動裝置、推桿裝置等。


6、本閥閥芯可做成雙門或百葉式,以滿足不同用戶的要求。



三、D941W電動通風蝶閥--工作原理



D941W 電動通風蝶閥通過驅動裝置帶動閥軸、經轉動銷使蝶板隨閥軸一起作90℃范圍內旋轉,從而達到開頭或調節目的。



四、D941W電動通風蝶閥--主要性能參數



公稱壓力(MPa) 0.05
殼體試驗壓力 0.1
適用溫度 450℃;600℃;900℃
適用介質 熱風、煙氣、燃?xì)?/span>
介質流速 ≤50m/s
泄漏 1%



五、根據介質溫度,閥板閥體選用材質表



介質溫度 ≤450℃ ≤600℃
閥體材料 錳鋼或鉻鉻鉬 鉻鉬鋼、鉻鎳鈦鋼
蝶板材料 錳鋼或鉻鉻鉬 鉻鎳鈦不銹鋼
閥軸材料 鉻不銹鋼 鉻鎳鈦不銹鋼



六、主要連接尺寸及重量



DN D D1 n-do b L 重量
D41 D341 D941
200 320 280 8-18 16 140 34 42 78
250 375 335 12-18 16 140 38 46 83
300 440 395 12-22 16 170 48 54 93
350 490 445 12-22 16 170 56 64 95
400 540 495 16-22 16 190 73 81 98
450 595 550 16-22 16 190 81 110 140
500 645 600 20-22 16 190 99 128 179
600 755 705 20-26 18 210 127 157 213
700 860 810 24-26 18 210 152 199 267
800 975 920 24-30 18 210 182 229 326
900 1075 1020 24-30 18 250 240 287 385
1000 1175 1120 28-30 18 250 383 430 528
1100 1275 1220 28-30 18 250   620 682
1200 1375 1320 32-30 18 250   765 827
1400 1575 1520 36-30 18 300   1188 1250
1600 1790 1730 40-30 22 300   1393 155
1800 1990 1930 44-30 22 300   1800 1865
2000 2190 2130 48-30 22 300   2130 2190
2100 2300 2240 52-33 22 300     2785
2200 2405 2340 52-33 26 350     3690
2400 2605 2540 56-33 26 350     4720
2600 2805 2740 60-33 26 350     5530
2800 3030 2960 64-36 26 400     6035
3000 3230 3160 68-36 26 400     6280
